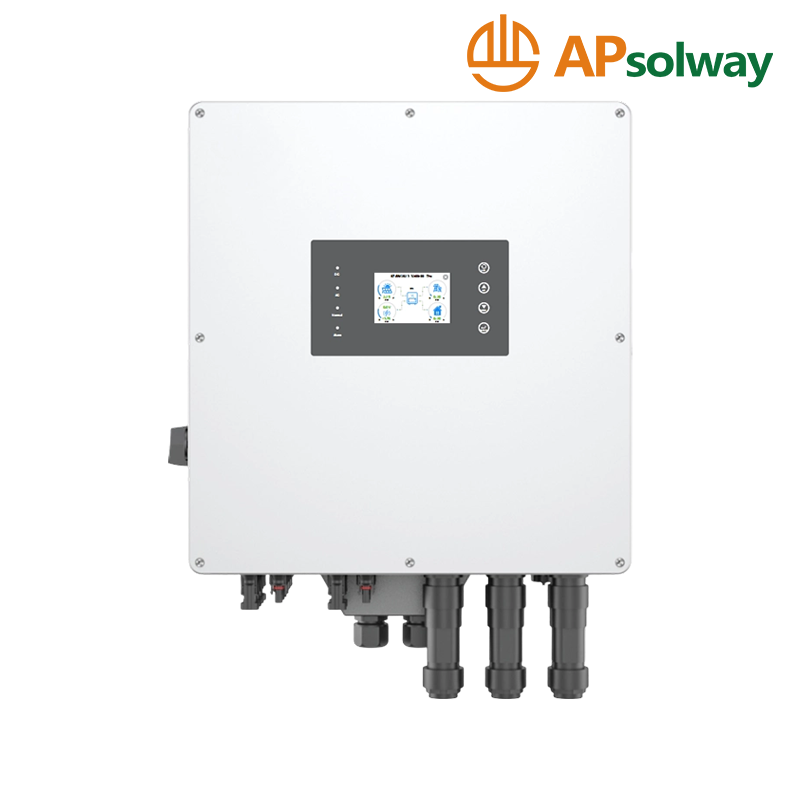

HCC01-TH-0100/0200H-EP بطارية الجهد العالي عاكس هجين ثلاثي الطور

100% خرج غير متوازن ثلاثي الطور، مع كل مرحلة قادرة على توفير ما يصل إلى 50% من الطاقة المقدرة

الحد الأقصى لتيار الشحن/التفريغ 135A

دعم تخزين الطاقة من مولد الديزل

نموذج

HCC01-TH-0080H-EP

HCC01-TH-0100H-EP

HCC01-TH-0150H-EP

HCC01-TH-0100H-EP

HCC01-TH-0250H-EP

إدخال سلسلة PV

الحد الأقصى لطاقة الإدخال DC (W)

10400

13000

19500

26000

32500

الحد الأقصى لجهد إدخال التيار المستمر (V)

1000

جهد البدء (V)

180

نطاق MPPT (V)

150-850

تصنيف جهد الإدخال DC (V)

600

700

تيار الإدخال الكهروضوئي (A)

20 20

26 26

ماكس.PV إيسك (A)

30 30

39 39

عدد أجهزة تتبع MPPT

2

عدد السلاسل لكل متعقب MPPT

1 1

2 2

بيانات إدخال/إخراج التيار المتردد

طاقة خرج التيار المتردد المقدرة (وات)

8000

10000

15000

20000

25000

الحد الأقصى لطاقة خرج التيار المتردد (وات)

8800

11000

16500

22000

27500

إدخال / إخراج التيار المتردد المقدر (A)

12.2/11.6

15.2/14.5

22.8/21.8

30.4/29.0

37.9/36.3

الحد الأقصى لتيار الإدخال/الإخراج (A)

13,412.8

16.7/16

25.0/24.0

33.4/31.9

41.7/39.9

الحد الأقصى لتيار الخرج غير المتوازن على ثلاث مراحل (A)

18

22

30.0

35.0

41.7

الحد الأقصى لعبور التيار المتردد المستمر (A)

40

40

80

80

80

ذروة الطاقة (خارج الشبكة)

1.5 مرة من الطاقة المقدرة، 10 ثانية

مدخلات المولد/التحميل الذكي/التيار المتردد (A)

12.2/40/12.2

15.2/40/15.2

22.8/80/22.8

30.4/80/30.4

37.9/80/37.9

عامل الطاقة

0.8 متقدم - 0.8 متخلف

تردد الإخراج والجهد

50/60 هرتز؛ 3 لتر/ن/بي 220/380 فولت تيار متردد، 230/400 فولت تيار متردد

نوع الشبكة

ثلاث مراحل

التشوه التوافقي الكلي (THDi)

<3%

البطارية

البطارية Type

ليثيوم أيون

البطارية Voltage Range(V)

160-700

الحد الأقصى لتيار الشحن (A)

37

50

ماكس. التفريغ الحالي (A)

37

50

عدد مدخلات البطارية

1

استراتيجية الشحن لبطارية ليثيوم أيون

التكيف الذاتي مع BMS

الكفاءة

الحد الأقصى للكفاءة

97.6%

كفاءة اليورو

97.0%

كفاءة MPPT

99.9%

الحماية

الحماية ضد الجزر

نعم

حماية القطبية العكسية لإدخال السلسلة الكهروضوئية

نعم

كشف مقاوم العزل

نعم

وحدة مراقبة التيار المتبقي

نعم

إخراج أكثر من الحماية الحالية

نعم

حماية تقصير الإخراج

نعم

الحماية من الطفرة

نعم

انقطاع دائرة خطأ القوس (AFCI اختياري)

نعم

حماية من الجهد الزائد

نعم

الشهادات and Standards

تنظيم الشبكة

IEC61727/62116,EN50549-1

سلامة EMC / قياسي

إيك/إن 61000-6-1/2/3/4، إيك/إن 62109-1، إيك/إن 62109-2

بيانات عامة

نطاق درجة حرارة التشغيل (°C)

-25 درجة مئوية ~ 60 درجة مئوية

التبريد

التبريد الذكي

الضوضاء (ديسيبل)

<55 ديسيبل

التواصل مع BMS

CAN

وضع المراقبة

واي فاي، التطبيق

الحجم (العرض × الارتفاع × العمق مم)

456 عرض × 566 ارتفاع × 255 عمق (باستثناء الموصلات والأقواس)

الوزن (كجم)

30

حماية الدخول

IP66

أسلوب التثبيت

مثبت على الحائط

الضمان

5 سنوات (10 سنوات اختيارية)
