وظائف حماية متعددة.
المدمج في الجهد الزائد، والجهد المنخفض، والحمل الزائد، وماس كهربائى، وحماية من درجة الحرارة الزائدة لضمان سلامة العاكس ومعدات الشبكة.
يوفر حماية موثوقة للأحمال الصناعية والسكنية، مما يقلل من مخاطر السلامة.
1. 100% إنتاج غير متوازن، كحد أقصى. إخراج ما يصل إلى 50% من الطاقة المقدرة لكل مرحلة، بحد أقصى. تيار الشحن والتفريغ 50Ah.
2. دعم تخزين الطاقة من مولدات الديزل، بطارية عالية الجهد كفاءة أعلى.
3. ماكس. 10 قطع متوازية للتشغيل على الشبكة وخارجها؛ دعم بطاريات متعددة بالتوازي.
4. اقتران التيار المتردد لتحديث النظام الشمسي الحالي، 6 فترات زمنية لشحن/تفريغ البطارية.

معلمات المنتج


100% خرج غير متوازن ثلاثي الطور، مع كل مرحلة قادرة على توفير ما يصل إلى 50% من الطاقة المقدرة	اقتران التيار المتردد لتحديث النظام الشمسي الحالي	الحد الأقصى 16 قطعة متوازية للتشغيل على الشبكة وخارجها؛ تدعم بطاريات متعددة متوازية

الحد الأقصى لتيار الشحن/التفريغ 135A	بطارية ذات جهد منخفض 48 فولت. تصميم عزل المحولات	6 فترات زمنية لشحن/تفريغ البطارية

دعم تخزين الطاقة من مولد الديزل

الشهادات

خصائص المنتج

أيقونات شاشة LCD

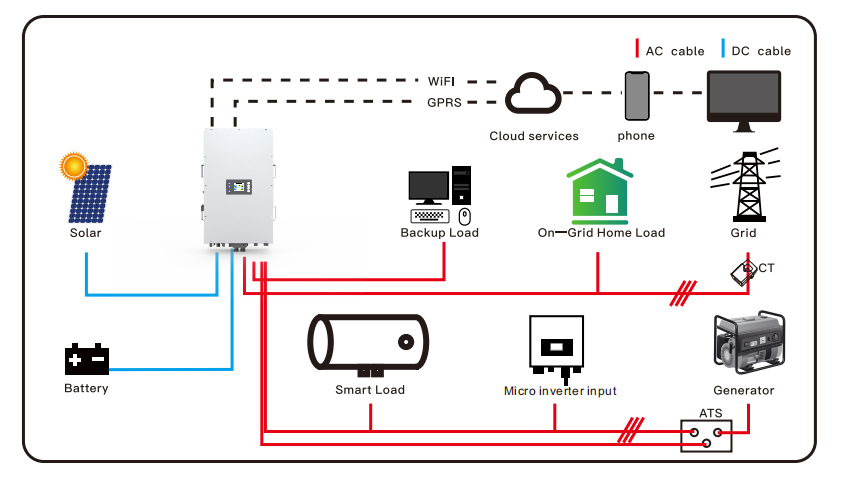

بنية النظام الأساسية

ورقة البيانات

نموذج	HCC01-TH-0300H-EP	HCC01-TH-0400H-EP	HCC01-TH-0500H-EP
إدخال سلسلة PV
الحد الأقصى لطاقة الإدخال DC (W)	39000	52000	65000
الحد الأقصى لجهد إدخال التيار المستمر (V)	1000
جهد البدء (V)	180
نطاق MPPT (V)	150-850
نطاق جهد MPPT للحمل الكامل (V)	360-850	360-850	450-850
تصنيف جهد الإدخال DC (V)	600
تيار الإدخال (A)	36 36 36	36 36 36 36
ماكس.PV إيسك (A)	55 55 55	55 55 55 55
عدد أجهزة تتبع MPPT	3	4
عدد السلاسل لكل متعقب MPPT	2 2 2	2 2 2 2
بيانات الإدخال/الإخراج
طاقة خرج التيار المتردد المقدرة (وات)	30000	40000	50000
الحد الأقصى لطاقة خرج التيار المتردد (وات)	33000	44000	55000
مدخلات/مخرجات التيار المتردد المقدر (A)	45.5/43.5	60.7/58.0	75.8/72.5
الحد الأقصى لتيار الإدخال/الإخراج (A)	50/47.9	66.7/63.8	83.4/79.8
الحد الأقصى لتيار الخرج غير المتوازن على ثلاث مراحل (A)	60	70	83.4
الحد الأقصى لعبور التيار المتردد المستمر (A)	200	200	200
ذروة الطاقة (خارج الشبكة)		1.5 مرة من الطاقة المقدرة، 10 ثانية
عامل الطاقة	0.8 متقدم - 0.8 متخلف
تردد الإخراج والجهد	50/60 هرتز؛ 3 لتر/ن/بي 220/380 فولت تيار متردد، 230/400 فولت تيار متردد
نوع الشبكة	ثلاث مراحل
إجمالي تشويه التوافقيات (THDi)	<3% (من الطاقة الاسمية)
حقن التيار المستمر	<0.5%في
البطارية
البطارية Type	ليثيوم أيون
البطارية Voltage Range(V)	160-800
الحد الأقصى لتيار الشحن (A)	50 50
الحد الأقصى لتيار التفريغ (A)	50 50
عدد مدخلات البطارية	2
استراتيجية الشحن لبطارية Li-lon	التكيف الذاتي مع BMS
الكفاءة
ماكس. الكفاءة	97.6%
كفاءة اليورو	97.0%
كفاءة MPPT	>99%
الحماية
الحماية ضد الجزر	نعم
حماية القطبية العكسية لإدخال السلسلة الكهروضوئية	نعم
كشف مقاوم العزل	نعم
وحدة مراقبة التيار المتبقي	نعم
إخراج أكثر من الحماية الحالية	نعم
حماية تقصير الإخراج	نعم
الحماية من الطفرة	نعم
انقطاع دائرة خطأ القوس (AFCI اختياري)	نعم
فئة الجهد الزائد	تيار مستمر من النوع I/AC من النوع ll
الشهادات and Standards
تنظيم الشبكة	IEC61727/62116,EN50549-1
سلامة EMC / قياسي	إيك/إن 61000-6-1/2/3/4، إيك/إن 62109-1، إيك/إن 62109-2
بيانات عامة
نطاق درجة حرارة التشغيل (°C)	-40-60 درجة مئوية،> 45 درجة مئوية خفض السرعة
التبريد	التبريد الذكي
الضوضاء (ديسيبل)	≥70 ديسيبل
التواصل مع BMS	CAN
وضع المراقبة	واي فاي، التطبيق
الوزن (كجم)	82.5
الحجم (العرض × الارتفاع × العمق مم)	537 عرض × 888 ارتفاع × 320.5 عمق (باستثناء الموصلات والأقواس)
حماية الدخول	IP66
أسلوب التثبيت	مثبت على الحائط
الضمان	5 سنوات (10 سنوات اختيارية)

دعونا نتحدث

ابق على اتصال معنا

تطبيق المنتج

المجالات المطبقة

المنتجات الموصى بها

المنتجات ذات الصلة

من نحن

تكنولوجيا APSolway

Altenergy Power System Inc. هي شركة مصنعة للتكنولوجيا الفائقة متخصصة في إلكترونيات الطاقة. الشركة مدرجة علنًا في سوق SSE STAR (رمز السهم: 688348). يقع مقرها الرئيسي في جياشينغ بمقاطعة تشجيانغ، وتدير أيضًا قاعدة إنتاج في نفس المدينة. ولدعم انتشارها العالمي، أنشأت الشركة فروعًا وشركات تابعة في الأسواق الدولية الرئيسية، بما في ذلك تكساس (الولايات المتحدة الأمريكية)، ولايبزيغ (ألمانيا)، وأمستردام (هولندا)، وبريسبان (أستراليا)، وباريس (فرنسا)، والمكسيك، وغيرها من المناطق الرئيسية. تركز شركة Zhejiang APsolway Technology Co., Ltd.، وهي شركة تابعة لشركة Altenergy Power System Inc.، على حلول تخزين الطاقة السكنية. تتخصص الشركة في البحث والتطوير وإنتاج العاكسات الهجينة وغير المتصلة بالشبكة، وتقدم نماذج أحادية الطور وثلاثية الطور ومقسمة الطور تتراوح من 3 إلى 20 كيلو وات.
باعتبارها مزودًا رائدًا لحلول تخزين الطاقة الشمسية السكنية، تتميز APsolway بتصميمات مبتكرة ومجموعة من الميزات الفريدة والمتميزة. نحن نقدم أيضًا خدمات OEM/ODM ويمكننا تقديم حلول مخصصة بالكامل لتلبية احتياجات عملائنا’ المحددة.

اتصل بنا

يتبع
تحديثاتنا

تابع الأخبار والمعلومات لتبقى مطلعًا على اتجاهات الصناعة.

المعرفة الصناعية

عاكس هجين ثلاثي الطور معرفة صناعة

روابط سريعة

لغة

+86-13819379269

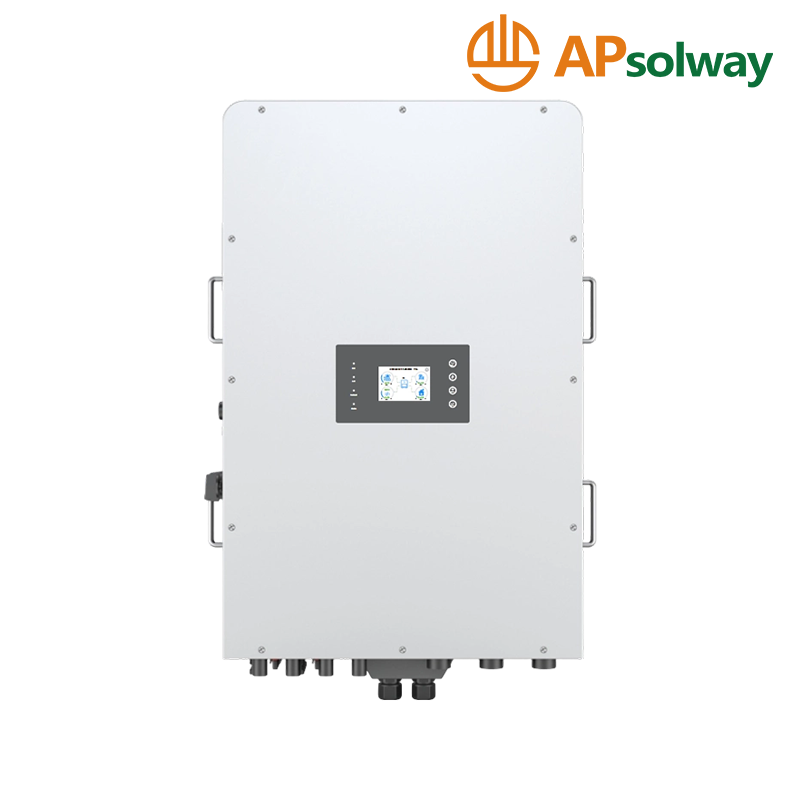

HCC01-TH-0300/0400/0500H-EP عاكس هجين ثلاثي الطور
