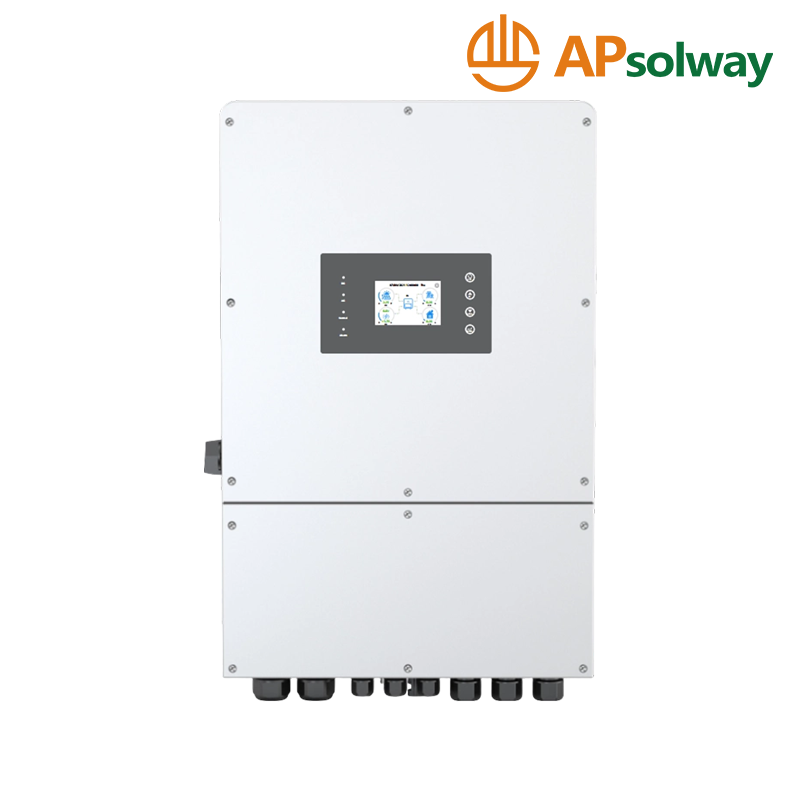

HCC01-TM-0060/0080/0100/0120H-EP-D عاكس هجين ثلاثي الطور عالي الطاقة

100% خرج غير متوازن ثلاثي الطور، مع كل مرحلة قادرة على توفير ما يصل إلى 50% من الطاقة المقدرة

الحد الأقصى لتيار الشحن/التفريغ 135A

دعم تخزين الطاقة من مولد الديزل

نموذج

HCC01-TM-0060H-EP-D

HCC01-TM-0080H-EP-D

HCC01-TM-0100H-EP-D

HCC01-TM-0120H-EP-D

إدخال سلسلة PV

الحد الأقصى لطاقة الإدخال DC (W)

7800

10400

13000

15600

تصنيف جهد الإدخال الكهروضوئي (V)

550 (160-800)

جهد البدء (V)

160

نطاق الجهد MPPT (V)

200-650

نطاق جهد MPPT للحمل الكامل (V)

350-650

تيار الإدخال الأقصى (A)

13 13

26 13

Max.DC تيار الدائرة القصيرة (A)

17 17

34 17

عدد أجهزة تتبع MPPT

2

عدد السلاسل لكل متتبع MPPT

2 1

بيانات إدخال/إخراج التيار المتردد

طاقة خرج التيار المتردد المقدرة (وات)

6000

8000

10000

12000

الحد الأقصى لطاقة خرج التيار المتردد (وات)

6600

8800

11000

13200

إدخال / إخراج التيار المتردد المقدر (A)

9.1/8.7

12.1/11.6

15.2/14.5

18.2/17.4

الحد الأقصى لتيار الإدخال/الإخراج (A)

10/9.6

13.4/12.8

16.7/15.9

20/19.1

الحد الأقصى للإخراج غير المتوازن على ثلاث مراحل

الحالي (A)

13.6/13

18.2/17.4

22.7/21.7

27.3/26.1

ماكس الناتج الحالي ماس كهربائى (A)

75

الحد الأقصى لعبور التيار المتردد المستمر (A)

45

ذروة الطاقة (خارج الشبكة)

2 مرات من الطاقة المقدرة، 10S

عامل الطاقة

0.8 متقدم - 0.8 متخلف

تردد الإخراج والجهد

50/60 هرتز؛ 3 لتر/ن/بي 220/380 فولت تيار متردد، 230/400 فولت تيار متردد

نوع الشبكة

ثلاث مراحل

التشوه التوافقي الكلي (THDi)

<3%

حقن التيار المستمر

<0.5%في

البطارية

البطارية Type

حمض الرصاص أو أيون الليثيوم

البطارية Voltage Range(V)

40-60

الحد الأقصى لتيار الشحن (A)

120

160

200

240

ماكس. التفريغ الحالي (A)

120

160

200

240

مستشعر درجة الحرارة الخارجية

نعم

منحنى الشحن

3 مراحل / المعادلة

استراتيجية الشحن لبطارية Li-lon

التكيف الذاتي مع BMS

الكفاءة

الحد الأقصى للكفاءة

97.6%

كفاءة اليورو

97.0%

كفاءة MPPT

99.0%

الحماية

الحماية ضد الجزر

نعم

إدخال سلسلة PV قطبية عكسية

نعم

كشف مقاوم العزل

نعم

وحدة مراقبة التيار المتبقي

نعم

إخراج أكثر من الحماية الحالية

نعم

حماية تقصير الإخراج

نعم

حماية الجهد الزائد الناتج

نعم

البرق المدخلات الضوئية

نعم

الحماية من الطفرة

نوع التيار المستمر Ⅲ/نوع التيار المتردد Ⅲ

فئة الجهد الزائد

تيار مستمر من النوع الثاني/تيار متردد من النوع الأول

الشهادات and Standards

تنظيم الشبكة

IEC61727/62116,EN50549-1

سلامة EMC / قياسي

إيك/إن 61000-6-1/2/3/4، إيك/إن 62109-1، إيك/إن 62109-2

بيانات عامة

نطاق درجة حرارة التشغيل (°C)

-40-60 درجة مئوية،> 45 درجة مئوية

التبريد

التبريد الذكي

الضوضاء (ديسيبل)

≥50 ديسيبل

التواصل مع BMS

RS485؛ CAN

وضع المراقبة

تطبيق واي فاي

الوزن (كجم)

34

الحجم (العرض × الارتفاع × العمق مم)

440 واط × 680 ارتفاع × 255 عمق (باستثناء الموصلات والأقواس)

حماية الدخول

IP66

أسلوب التثبيت

مثبت على الحائط

الضمان

5 سنوات (10 سنوات اختيارية)
