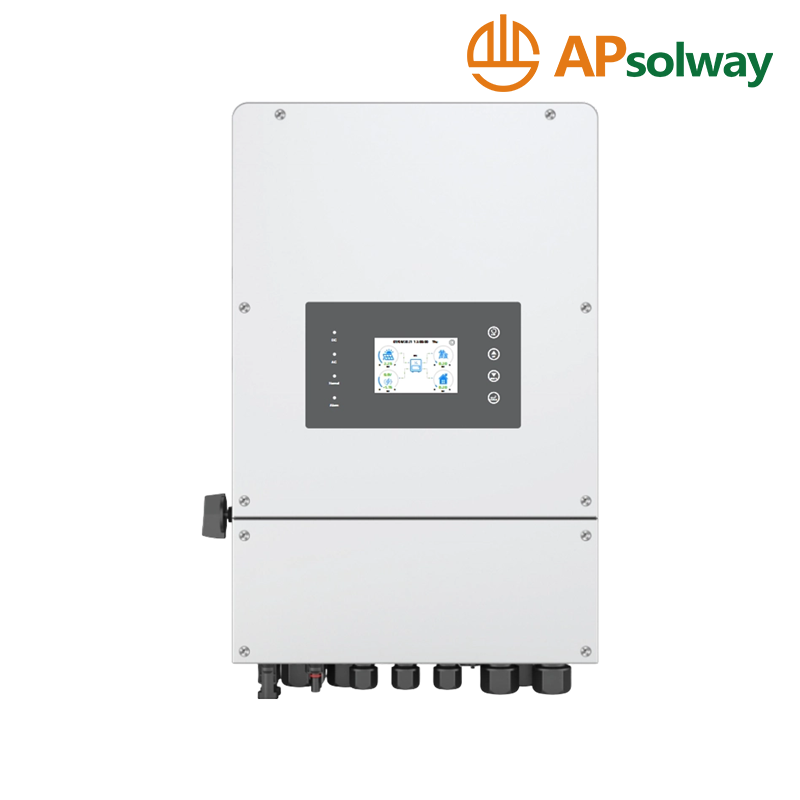

HCC05-SM-0060/0080H-EP-D عاكس هجين أحادي الطور

نموذج

HCC05-SM-0050H-EP-

HCC05-SM-0060H-EP-D

HCC05-SM-0080H-EP-D

البطارية الإدخال البيانات

البطارية Type

حمض الرصاص أو Li-lon

البطارية Voltage Range(V)

40-60

40-60

40-60

الحد الأقصى لتيار الشحن (A)

120

135

190

ماكس. التفريغ الحالي (A)

120

135

190

منحنى الشحن

3 مراحل/المعادلة

مستشعر درجة الحرارة الخارجية

نعم

استراتيجية الشحن لبطارية Li-lon

التكيف الذاتي مع BMS

الكهروضوئية سلسلة الإدخال البيانات

الحد الأقصى لطاقة الإدخال DC (W)

6500

7800

10400

الكهروضوئيةInput Voltage(V)

370 فولت (125 فولت-500 فولت)

نطاق MPPT (V)

150-425 فولت

نطاق الجهد DC تحميل كامل

300-425 فولت

جهد البدء (V)

125 فولت

الكهروضوئية Input Current(A)

18 18

18 18

26 26

ماكس.PV إيسك (A)

27 27

27 27

34 34

عدد أجهزة تتبع MPPT

2

2

2

عدد السلاسل لكل متعقب MPPT

1 1

1 1

1 1

تكييف الإدخال/Output البيانات

تصنيف خرج التيار المتردد وطاقة UPS (W)

5000

6000

8000

الحد الأقصى لطاقة خرج التيار المتردد (وات)

5500

6600

8800

ذروة الطاقة (خارج الشبكة)

2 مرات من الطاقة المقدرة، 10S

تكييف Input/Output Rated Current(A)

22.8/21.8

27.3/26.1

36.4/34.8

الحد الأقصى لتيار الإدخال/الإخراج (A)

25/24

30/28.7

40/38.3

الحد الأقصى لعبور التيار المتردد المستمر (A)

35

40

50

عامل الطاقة

0.8 يؤدي إلى 0.8 متخلفة

تردد الإخراج والجهد

50/60 هرتز، 220/230 فولت تيار متردد

نوع الشبكة

مرحلة واحدة

التشوه التوافقي الكلي (THDi)

<3% (من الطاقة الاسمية)

حقن التيار المستمر

<0.5%في

الكفاءة

الحد الأقصى للكفاءة

97.60%

كفاءة اليورو

96.50%

كفاءة MPPT

>99%

الحماية

الكهروضوئيةArC Fault Detection

متكامل

الكهروضوئيةInput Lightning Protection

متكامل

الحماية ضد الجزر

متكامل

الكهروضوئية String Input Reverse Polarity Protection

متكامل

كشف مقاوم العزل

متكامل

وحدة مراقبة التيار المتبقي

متكامل

إخراج أكثر من الحماية الحالية

متكامل

حماية تقصير الإخراج

متكامل

الحماية من الطفرة

تيار مستمر من النوع II/AC من النوع ll

فئة الجهد الزائد

نوع تيار مستمر II/نوع تيار متردد Ⅲ

الشهادات و المعايير

تنظيم الشبكة

IEC61727/62116,EN50549-1

EMC/تنظيم السلامة

إيك/إن 61000-6-1/2/3/4، إيك/إن 62109-1، إيك/إن 62109-2

عام البيانات

نطاق درجة حرارة التشغيل (°C)

40-60 درجة مئوية،> 45 درجة مئوية

التبريد

التبريد الذكي

الضوضاء (ديسيبل)

<50 ديسيبل

التواصل مع BMS

RS485؛ CAN

وضع المراقبة

تطبيق واي فاي

الوزن (كجم)

19

24

حجم الخزانة (مم)
باستثناء الموصلات والأقواس)

340 واط × 520 ارتفاع × 255 عمق
(باستثناء الموصلات
و brackets)

340 واط × 610 ارتفاع × 260 عمق
(باستثناء الموصلات
و brackets)

درجة حماية الدخول

IP66

أسلوب التثبيت

مثبت على الحائط

الضمان                                                                             5 سنوات
