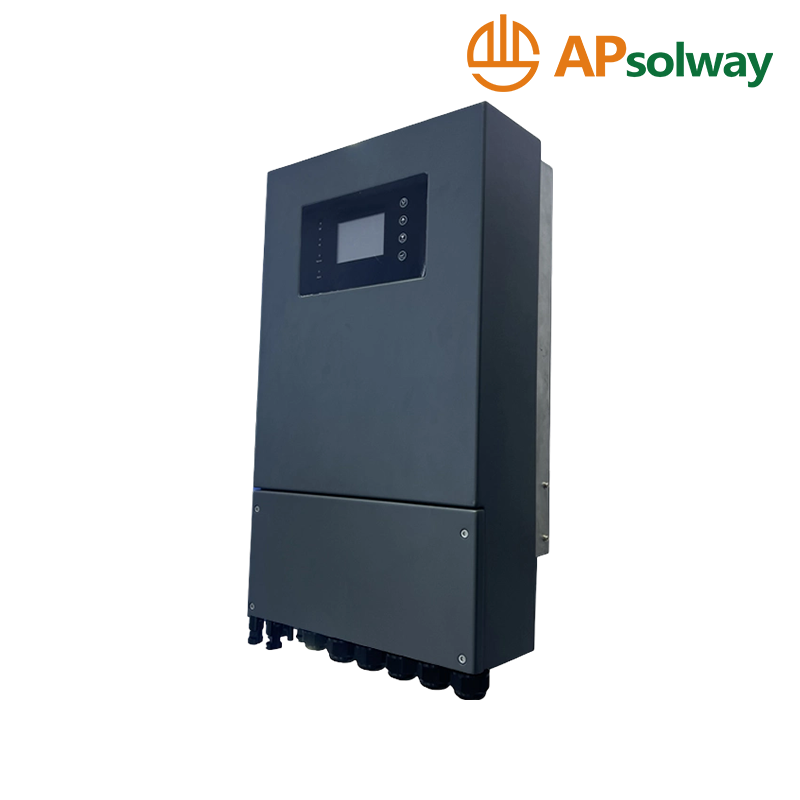

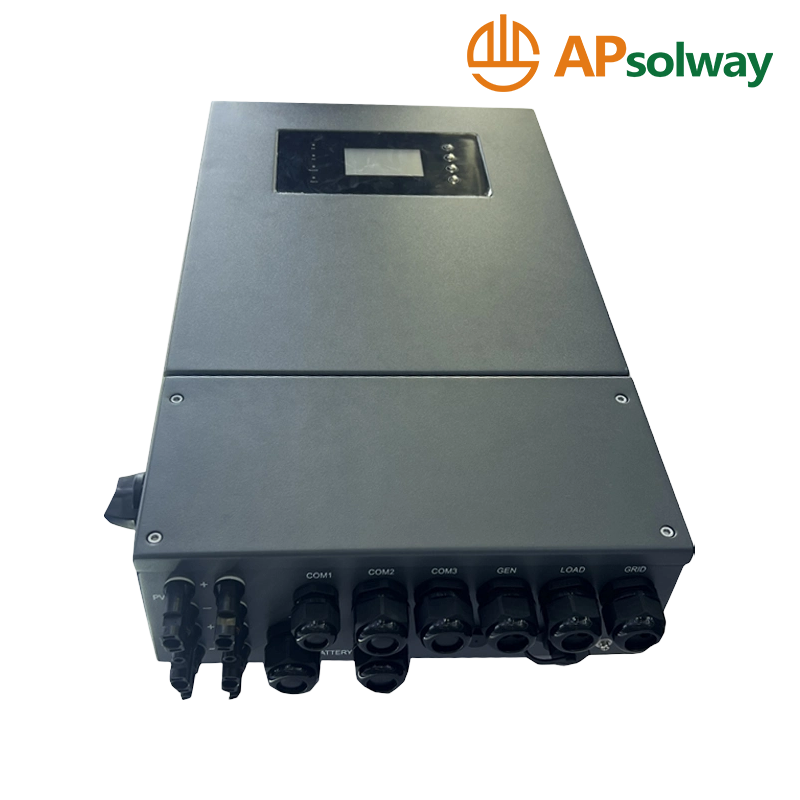

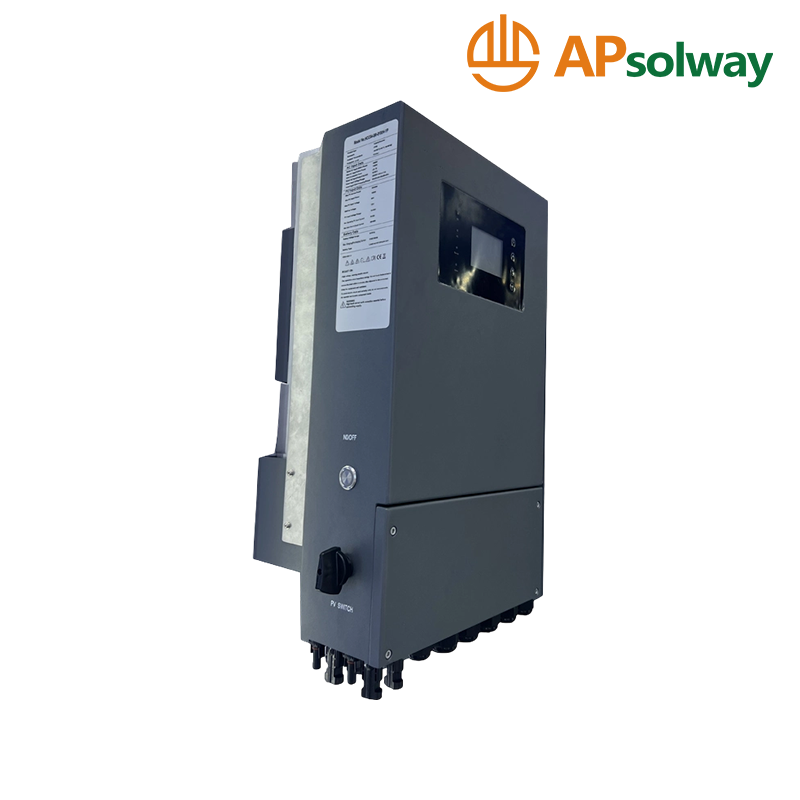

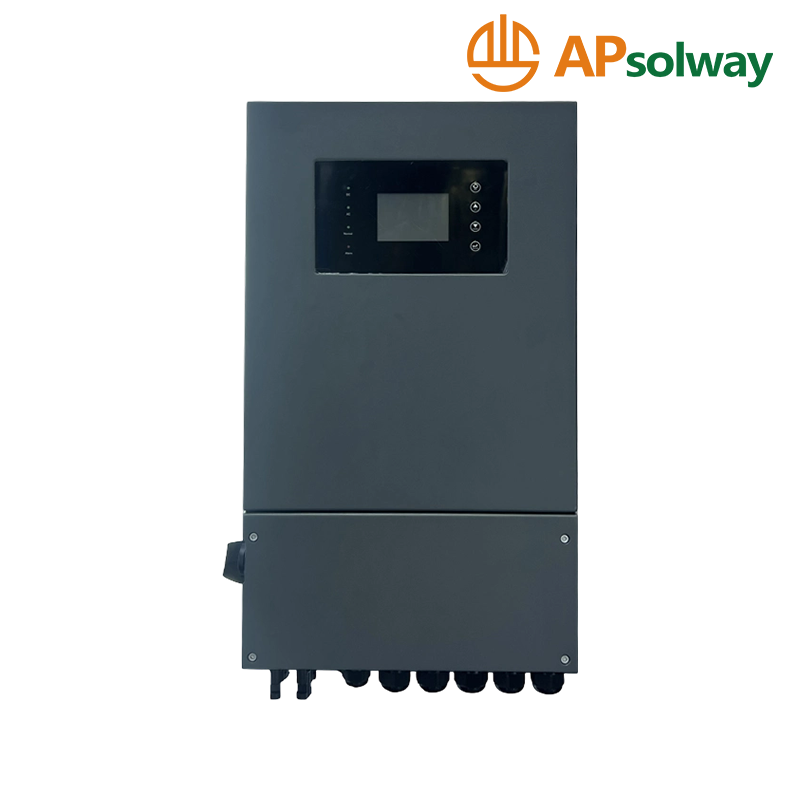

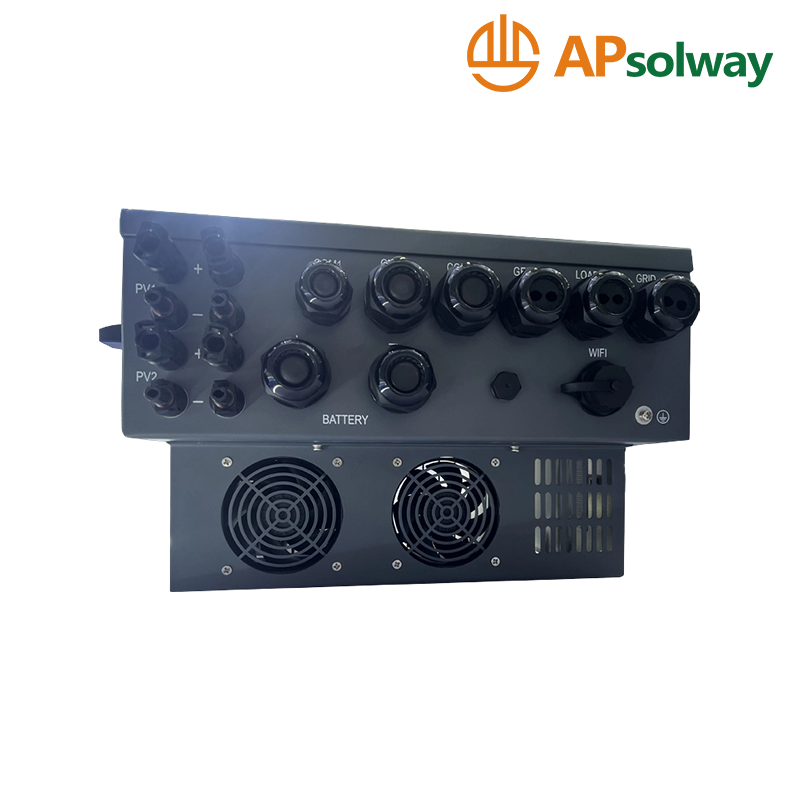

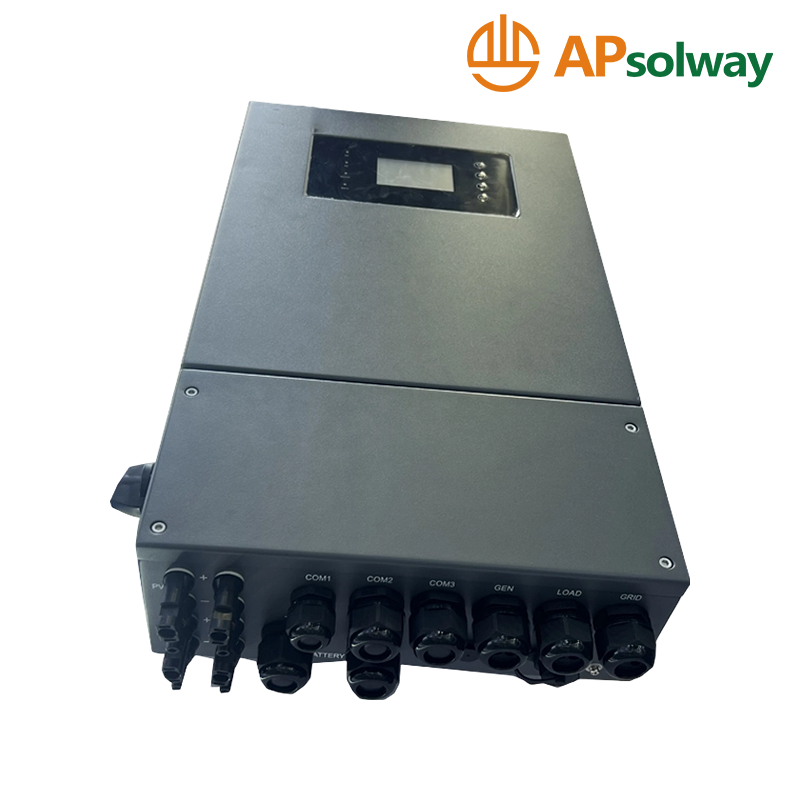

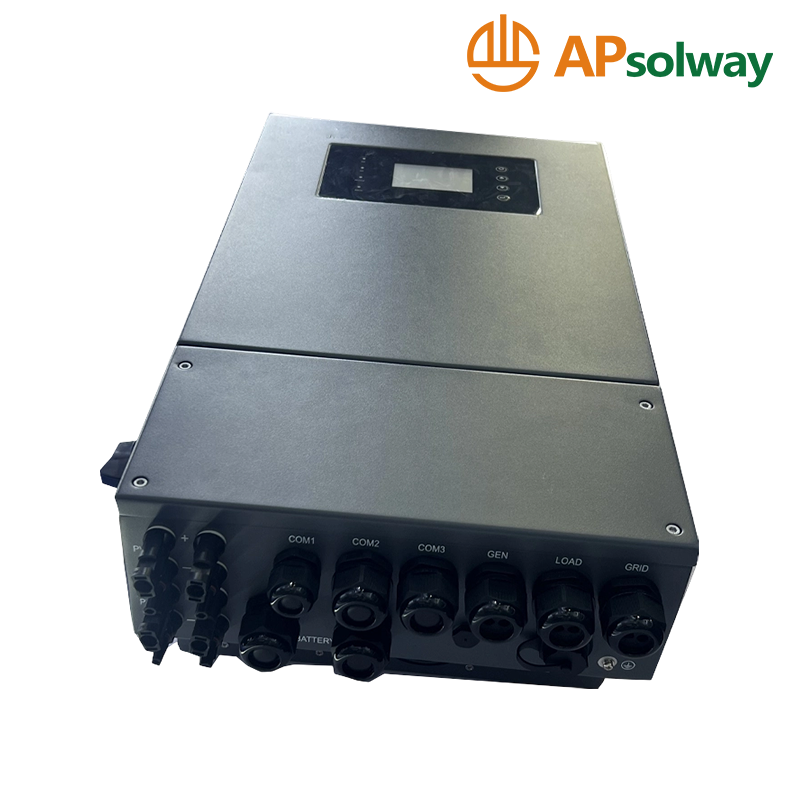

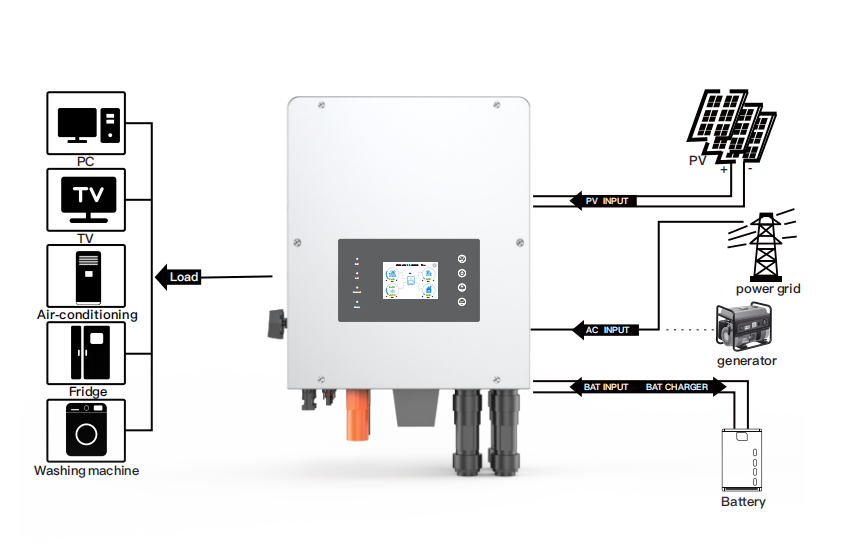

HCC05-SM-0060/0080H-EP عاكس هجين أحادي الطور عالي التوافق

نموذج

HICC05-SM-0050H-E

HCC05-SM-0060H-EP

HCC05-SM-0080H-EP

بيانات إدخال البطارية

نوع البطارية

حمض الرصاص أو Li-lon

نطاق جهد البطارية (فولت)

40-60

40-60

40-60

الحد الأقصى لتيار الشحن (A)

120

135

190

ماكس. التفريغ الحالي (A)

120

135

190

منحنى الشحن

3 مراحل/المعادلة

مستشعر درجة الحرارة الخارجية

نعم

استراتيجية الشحن لبطارية Li-lon

التكيف الذاتي مع BMS

بيانات إدخال سلسلة PV

الحد الأقصى لطاقة الإدخال DC (W)

6500

7800

10400

جهد الإدخال الكهروضوئي (V)

370 فولت (125 فولت-500 فولت)

نطاق MPPT (V)

150-425 فولت

نطاق الجهد DC تحميل كامل

300-425 فولت

جهد البدء (V)

125 فولت

تيار الإدخال (A)

18 18

18 18

26 26

ماكس.PV إيسك (A)

27 27

27 27

34 34

عدد أجهزة تتبع MPPT

2

2

2

عدد السلاسل لكل متعقب MPPT

1 1

1 1

1 1

بيانات إدخال/إخراج التيار المتردد

تصنيف خرج التيار المتردد وطاقة UPS (W)

5000

6000

8000

الحد الأقصى لطاقة خرج التيار المتردد (وات)

5500

6600

8800

ذروة الطاقة (خارج الشبكة)

2 مرات من الطاقة المقدرة، 10S

إدخال / إخراج التيار المتردد المقدر (A)

22.8/21.8

27.3/26.1

36.4/34.8

الحد الأقصى لتيار الإدخال/الإخراج (A)

25/24

30/28.7

40/38.3

الحد الأقصى لعبور التيار المتردد المستمر (A)

35

40

50

عامل الطاقة

0.8 يؤدي إلى 0.8 متخلفة

تردد الإخراج والجهد

50/60 هرتز، 220/230 فولت تيار متردد

نوع الشبكة

مرحلة واحدة

التشوه التوافقي الكلي (THDi)

<3% (من الطاقة الاسمية)

حقن التيار المستمر

<0.5%في

الكفاءة

الحد الأقصى للكفاءة

97.60%

كفاءة اليورو

96.50%

كفاءة MPPT

>99%

الحماية

كشف خطأ PVArc

متكامل

الحماية من الصواعق المدخلات الكهروضوئية

متكامل

الحماية ضد الجزر

متكامل

حماية القطبية العكسية لإدخال السلسلة الكهروضوئية

متكامل

الكشف عن المقاوم العزل

متكامل

وحدة مراقبة التيار المتبقي

متكامل

إخراج أكثر من الحماية الحالية

متكامل

حماية تقصير الإخراج

متكامل

الحماية من الطفرة

تيار مستمر من النوع Il/AC من النوع Il

فئة الجهد الزائد

نوع تيار مستمر ll/نوع تيار مترددⅢ

الشهادات and Standards

تنظيم الشبكة

IEC61727/62116,EN50549-1

EMC/تنظيم السلامة

IEC/EN61000-6-1/2/3/4،IEC/EN 62109-1،IEC/EN 62109-2

بيانات عامة

نطاق درجة حرارة التشغيل (°C)

40-60 درجة مئوية،> 45 درجة مئوية

التبريد

التبريد الذكي

الضوضاء (ديسيبل)

<50 ديسيبل

التواصل مع BMS

RS485؛ CAN

وضع المراقبة

تطبيق واي فاي

الوزن (كجم)

19

24

حجم الخزانة (مم)
(باستثناء الموصلات والأقواس)

346 عرض × 416 ارتفاع × 250 عمق
(باستثناء الموصلات
والأقواس)

346 عرض × 516 ارتفاع × 250 عمق
(باستثناء الموصلات
والأقواس)

درجة حماية الدخول

IP66

أسلوب التثبيت

مثبت على الحائط

الضمان                                                                             5 سنوات
