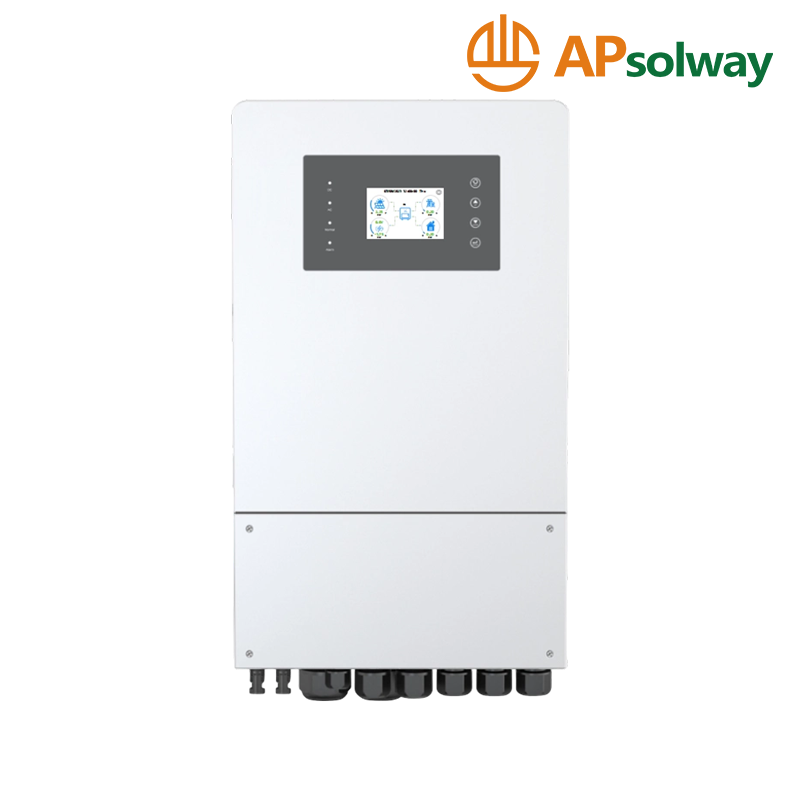

HCC04-SM-0100H-YP عاكس هجين أحادي الطور على الشبكة وخارجها

نموذج

HCCO4-SM-0100H-YP

بيانات إدخال البطارية

نوع البطارية

حمض الرصاص أو أيون الليثيوم

نطاق جهد البطارية (فولت)

40-60

الحد الأقصى لتيار الشحن (A)

210

ماكس. التفريغ الحالي (A)

210

استراتيجية الشحن لبطارية Li-lon

التكيف الذاتي مع BMS

عدد مدخلات البطارية

1

بيانات إدخال سلسلة PV

الحد الأقصى للطاقة الكهروضوئية (W)

20000

الحد الأقصى لطاقة الإدخال (وات)

16000

ماكس.PVInput الجهد (V)

500

جهد البدء (V)

125

نطاق جهد الإدخال (V)

125-500

نطاق الجهد MPPT (V)

150 ~ 425

نطاق جهد MPPT للحمل الكامل (V)

200 ~ 425

تصنيف PVInput الجهد (V)

370

الحد الأقصى لتيار الإدخال الكهروضوئي التشغيلي (A)

32 32

الحد الأقصى لإدخال تيار الدائرة القصيرة (A)

48 48

عدد أجهزة تتبع MPP/عدد السلاسل MPPTracker

2/2 2

Max.Inverter Backfeed الحالي إلى المصفوفة

0

بيانات إدخال التيار المتردد

الطاقة النشطة لإدخال التيار المتردد (W)

10000

الحد الأقصى للطاقة النشطة لمدخل التيار المتردد (وات)

11000

ذروة الطاقة (خارج الشبكة) (وات)

2 مرات من الطاقة المقدرة، 10S

تصنيف مدخلات/مخرجات التيار المتردد (A)

45.5/43.5

الحد الأقصى لتيار الإدخال/الإخراج للتيار المتردد (A)

50/47.9

الحد الأقصى لعبور التيار المتردد المستمر (الشبكة للتحميل) (A)

50

الحد الأقصى لتيار خطأ الإخراج (A)

100

الحد الأقصى لحماية التيار الزائد (A)

140

تصنيف جهد الإدخال/النطاق (V)

220 فولت/230 فولت 0.85Un-1.1Un

نموذج اتصال الشبكة

L ن بي

تصنيف تردد/نطاق شبكة الإدخال

50 هرتز/45 هرتز-55 هرتز 60 هرتز/55 هرتز-65 هرتز

نطاق تعديل معامل القدرة

0.8 متقدم - 0.8 متخلف

التشوه التوافقي الكلي (THDi)

<3% (من الطاقة الاسمية)

تيار حقن العاصمة

<0.5%في

الكفاءة

الحد الأقصى للكفاءة

97.60%

كفاءة اليورو

96.50%

كفاءة MPPT

>99%

حماية المعدات

حماية التوصيل العكسي لقطبية التيار المستمر

نعم

حماية التيار الزائد لمخرجات التيار المتردد

نعم

حماية من الجهد الزائد لمخرج التيار المتردد

نعم

حماية ماس كهربائى لمخرجات التيار المتردد

نعم

الحماية الحرارية

نعم

مراقبة مقاومة عزل محطة التيار المستمر

نعم

مراقبة مكونات التيار المستمر

نعم

المراقبة الحالية للخطأ الأرضي

نعم

قاطع دائرة خطأ القوس (AFCI)

اختياري

مراقبة شبكة الطاقة

نعم

مراقبة حماية الجزيرة

نعم

كشف خطأ الأرض

نعم

تبديل إدخال العاصمة

نعم

حماية من سقوط الحمل الزائد

نعم

الكشف عن التيار المتبقي (RCD).

نعم

مستوى الحماية من الطفرة

النوع الثاني (تيار مستمر)/النوع الأول (التيار المتناوب)

واجهة

عرض

إل سي دي إل إي دي

واجهة الاتصالات

RS232، RS485، CAN

وضع المراقبة

جي بي آر إس / واي فاي / بلوتوث / 4G / LAN (اختياري)

بيانات عامة

نطاق درجة حرارة التشغيل

-40 إلى 60 درجة مئوية،> 45 درجة مئوية

الرطوبة المحيطة المسموح بها

0-100%

الارتفاع المسموح به

2000 م

الضوضاء (ديسيبل)

<30 ديسيبل

تصنيف حماية الدخول (IP).

IP66

طوبولوجيا العاكس

غير معزولة

فئة الجهد الزائد

OVCI (تيار مستمر)، OVCⅢ(AC)

الوزن (كجم)

25

حجم الخزانة (مم) (العرض × الارتفاع × العمق)
(باستثناء الموصلات والأقواس)

316×438×168.5

الضمان

معيار 5 سنوات، ضمان ممتد

تنظيم الشبكة

تبريد الهواء الذكي

نوع التبريد

IEC61727،IEC 62116،EN 50549

سلامة EMC / قياسي

إيك/إن 61000-6-1/2/3/4، إيك/إن 62109-1، إيك/EN62109-2
