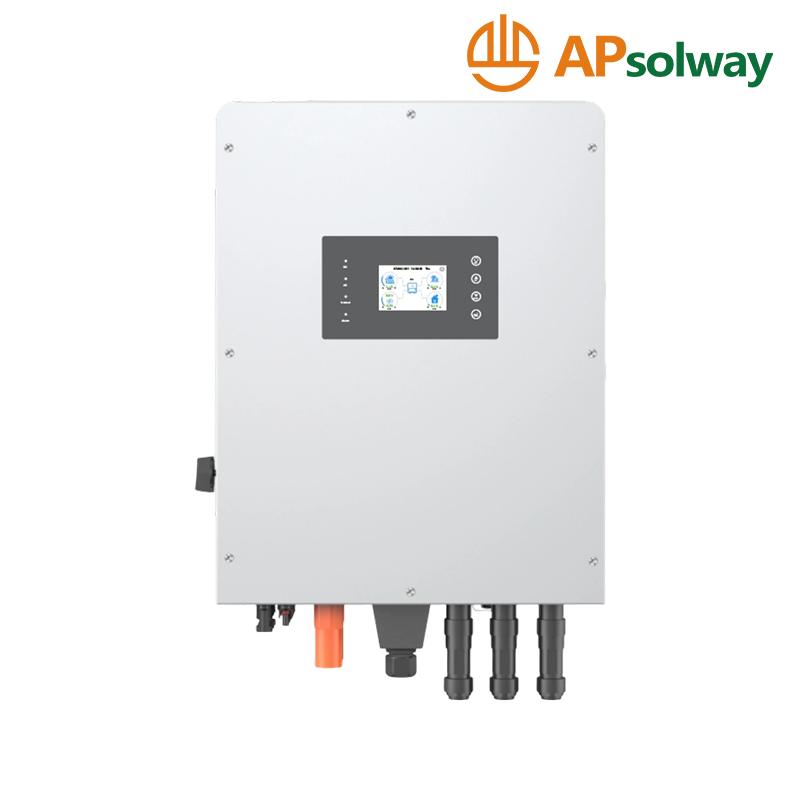

HCC01-SM-0100/0120H-EP lP66 درجة الحماية عاكس هجين أحادي الطور

نموذج

HCC01-SM-0100H-EP

HCC01-SM-0120H-EP

بيانات إدخال البطارية

نوع البطارية

حمض الرصاص أو Li-lon

نطاق جهد البطارية (فولت)

40-60

الحد الأقصى لتيار الشحن (A)

220

250

ماكس. التفريغ الحالي (A)

220

250

منحنى الشحن

3 مراحل/المعادلة

مستشعر درجة الحرارة الخارجية

نعم

استراتيجية الشحن لبطارية Li-lon

التكيف الذاتي مع BMS

بيانات إدخال سلسلة PV

الحد الأقصى لطاقة الإدخال DC (W)

13000

15600

جهد الإدخال الكهروضوئي (V)

370 فولت (125 فولت ~ 500 فولت)

نطاق MPPT (V)

150 ~ 425 فولت

نطاق الجهد DC تحميل كامل

200 ~ 425 فولت

جهد البدء (V)

125 فولت

تيار الإدخال (A)

26 26 26

26 26 26

عدد أجهزة تتبع MPPT

3

3

عدد السلاسل لكل متعقب MPPT

1 1 1

1 1 1

بيانات الإدخال/الإخراج

تصنيف خرج التيار المتردد وطاقة UPS (W)

10000

12000

الحد الأقصى لطاقة خرج التيار المتردد (وات)

11000

13200

ذروة الطاقة (س ffgrid)

2 مرات من الطاقة المقدرة، 10 ثانية

إدخال / إخراج التيار المتردد المقدر (A)

45.5/43.5

54.6/52.2

الحد الأقصى لتيار الإدخال/الإخراج (A)

50/47.9

60/57.4

الحد الأقصى لعبور التيار المتردد المستمر (A)

60

60

عامل الطاقة

0.8 متقدم - 0.8 متخلف

تردد الإخراج والجهد

50/60 هرتز، 220/230 فولت تيار متردد

نوع الشبكة

مرحلة واحدة

التشوه التوافقي الكلي (THDi)

<3% (من الطاقة الاسمية)

حقن التيار المستمر

<0.5%في

الكفاءة

الحد الأقصى للكفاءة

97.60%

كفاءة اليورو

96.50%

كفاءة MPPT

>99%

الحماية

كشف خطأ PVArc

متكامل

الحماية من الصواعق المدخلات الكهروضوئية

متكامل

الحماية ضد الجزر

متكامل

حماية القطبية العكسية لإدخال السلسلة الكهروضوئية

متكامل

كشف مقاوم العزل

متكامل

وحدة مراقبة التيار المتبقي

متكامل

إخراج أكثر من الحماية الحالية

متكامل

حماية تقصير الإخراج

متكامل

فئة الجهد الزائد

متكامل

الحماية من الطفرة

نوع تيار مستمر/نوع تيار متردد ll

فئة الجهد الزائد

تيار مباشر من النوع l/AC من النوع II

الشهادات and Standards

تنظيم الشبكة

IEC61727/IEC 62116، إن 50549-1

سلامة EMC / قياسي

إيك/إن 61000-6-1/2/3/4، إيك/إن 62109-1، إيك/إن 62109-2

بيانات عامة

نطاق درجة حرارة التشغيل (°C)

-40~60°C، >45°C خفض السرعة

التبريد

التبريد الذكي

الضوضاء (ديسيبل)

<50 ديسيبل

التواصل مع BMS

485 روبية هندية

وضع المراقبة

واي فاي، التطبيق

الوزن (كجم)

31

حجم الخزانة (مم)

446 عرض × 576 ارتفاع × 254 عمق (باستثناء الموصلات والأقواس)

الحماية Degree

IP66

أسلوب التثبيت

مثبت على الحائط

الضمان

5 سنوات (10 سنوات اختيارية)
